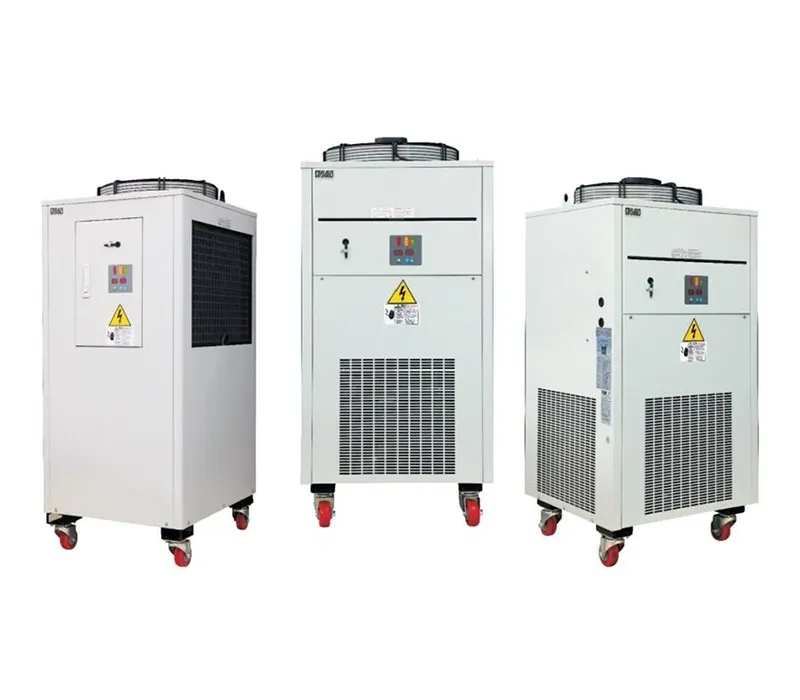

Чиллеры с воздушным охлаждением
- Холодопроизводительность: 0,3-50 кВт
- Точность управления: ±1,5℃
- Расход насоса: 15 ~ 70 л/мин
- Объем водного резервуара: 12 ~ 80 л
Применение
- Производство электроники: нужно поддерживать стабильную температуру полупроводникового оборудования и электронных компонентов, чтобы не было сбоев и нестабильной работы во время эксплуатации.
- Механическая обработка: системы помогают станкам и установкам лазерной резки за счет контроля температуры, таким образом обработка получается точнее и стабильнее.
- Лаборатории и исследования: используются в прецизионных приборах, например, в спектрометрах, МРТ‑установках, лазерном оборудовании, ПЦР‑машинах и центрифугах, чтобы обеспечивать стабильные условия работы.
Чиллеры с воздушным охлаждением – это промышленные системы охлаждения, которые отводят тепло от воды, используя воздух как среду для рассеивания тепла. Хладагент циркулирует по охлаждающему контуру и забирает тепло у воды, за счет чего удается контролировать температуру промышленного оборудования и поддерживать стабильную работу в разных производственных условиях.
| Модель | |||||||||
| Холодопроизводительность | В | 1000 | 1500 | 2500 | 3500 | 5000 | 7000 | 10000 | 12000 |
| ккал/ч | 860 | 1280 | 2150 | 3000 | 4300 | 6000 | 8600 | 10500 | |
| Источник энергии | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | 1 фаза AC 220 В 50 Гц или 3 фазы AC 220/380 В 50 Гц | |
| Номинальная мощность (В) | 850 | 1000 | 1500 | 1900 | 2800 | 3500 | 5000 | 6000 | |
| Номинальный ток (A) | 3,2 | 3,5 | 4 | 5 | 5,6 | 7,5 | 9,5 | 10 | |
| Расход насоса (л/мин) | 15 | 20 | 30 | 30 | 40 | 40 | 50 | 70 | |
| Напор водяного насоса (м) | 15 | 18 | 18 | 18 | 25 | 25 | 25 | 25 | |
| Соединение | Rp1/2 | Rp1/2 | Rp3/4 | Rp3/4 | Rp3/4 | Rp1 | Rp1 | Rp1-1/4 | |
| Температура воды (℃) | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | Поддержание постоянной температуры: от 15°C до 50℃ | |
| Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | Контроль дифференциальной температуры (компенсация по температуре окружающей среды): +9°C | ||
| Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | Точность управления: ±1,5℃ | ||
| Температура окружающей среды(℃) | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | |
| Уровень шума | ≤58 дБ(A) | ≤58 дБ(A) | ≤62 дБ(A) | ≤62 дБ(A) | ≤62 дБ(A) | ≤68 дБ(A) | ≤68 дБ(A) | ≤68 дБ(A) | |
| Уровень защиты | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | |
| Размеры (мм) | 360×440×700 | 370×450×755 | 520×505×970 | 520×505×970 | 520×505×970 | 675×545×1265 | 925×605×1250 | 925×605×1250 | |
| Объем водного резервуара (L) | 12 | 22 | 35 | 35 | 35 | 45 | 65 | 80 | |
| Масса (кг) | 50 | 60 | 80 | 90 | 90 | 140 | 180 | 260 | |
Примечания по кастомизации: Материал теплообменника и уплотнительных элементов нужно подбирать с учетом охлаждающей среды. Насос также требуется адаптировать под конкретные параметры среды, например расход, вязкость и давление.
- Чиллеры с воздушным охлаждением оснащены ПИД‑системой управления, которая в реальном времени корректирует воздушный поток, расход жидкости и объем хладагента, с учетом текущих рабочих условий и температуры окружающей среды. Так обеспечивается точный контроль температуры.
- Компрессор с частотным регулированием работает на пониженной частоте, что снижает энергопотребление и повышает энергоэффективность системы.
- Используется экологически безопасный хладагент, что уменьшает воздействие на окружающую среду и соответствует принципам экологичной эксплуатации.
- Для установки не требуется градирня, водяной насос или сложная разводка трубопроводов. Благодаря этому оборудование быстро монтируется в хорошо проветриваемых помещениях, а еще снижается первоначальные затраты и требования к площади.

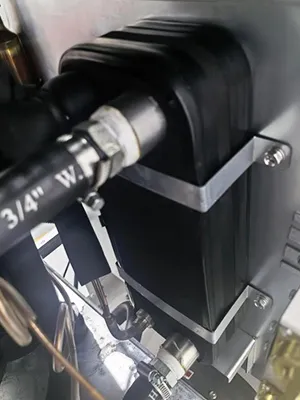

Испаритель
Поглощает тепло от охлаждающей среды за счет испарения хладагента внутри него.
Компрессор
Его главная задача непрерывно отводить газообразный хладагент и поддерживать нужное давление в системе, чтобы процесс испарения шел стабильно.

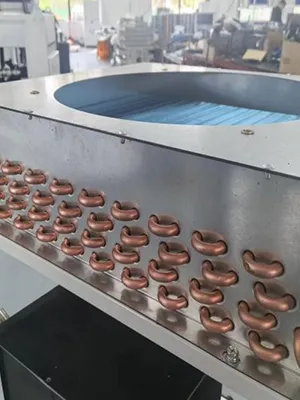

Конденсатор
Принимает перегретый пар хладагента под высоким давлением от компрессора, отдает все поглощенное в цикле тепло окружающему воздуху и хладагент снова переходит в жидкое состояние.
Дроссельный клапан
Снижает давление жидкости‑хладагента, которая находится под высоким давлением и при нормальной температуре. В результате образуется низкотемпературная смесь, которая поступает в испаритель, чтобы поглотить тепло и завершить цикл охлаждения.

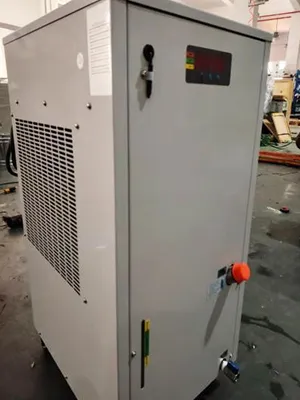

Система управления ON/OFF
Система напрямую управляет охлаждением в зависимости от потребности оборудования и снижает тепловыделение в локальных зонах, чтобы поддерживать температуру в пределах ±1,5 °C.

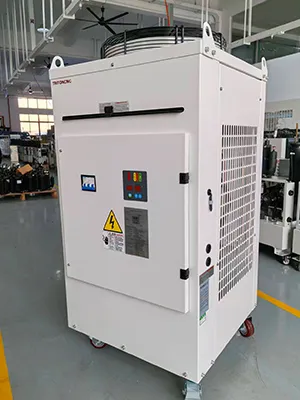

Система ПИД-регулирования
В реальном времени корректирует температуру в зоне обработки с учетом условий окружающей среды, поддерживая ее в пределах ±0,5 °C. Так удается свести к минимуму деформации и тепловое расширение, вызванные колебаниями температуры.

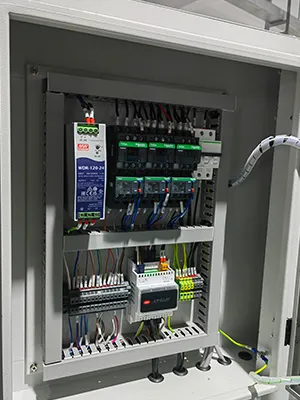

Система частотного регулирования тока
Подключается к удаленному диспетчерскому центру через интерфейс MAX485, что позволяет обеспечивать точный контроль температуры с погрешностью ±0,1 °C..
