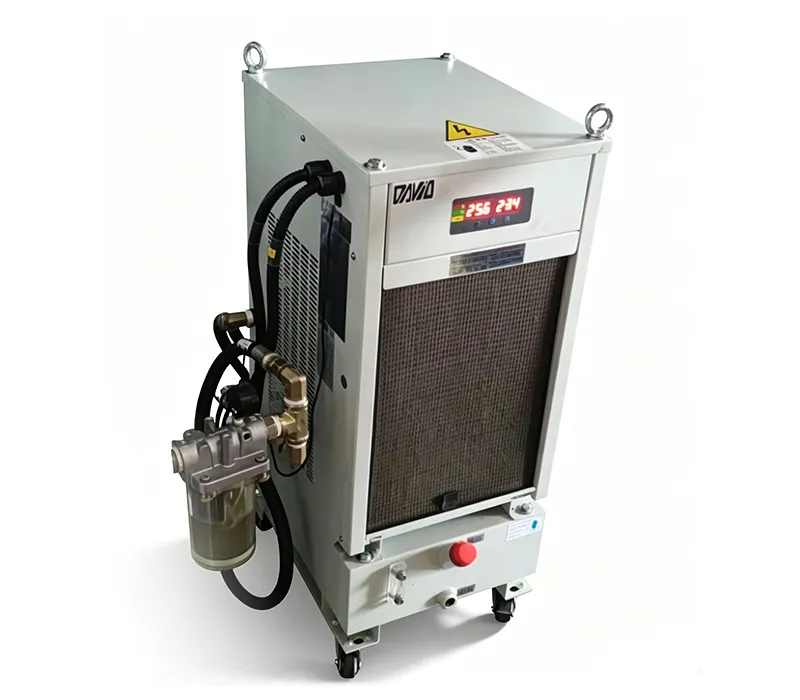

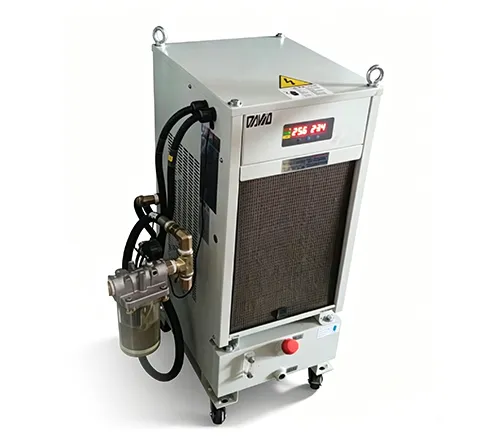

Адаптивная станция для охлаждения технических жидкостей
Системы постоянного охлаждения для прецизионных станков
- Типы чиллера: масляный и воздушный
- Холодопроизводительность: 1,5-3,5 кВт
Адаптивные станции для охлаждения технических жидкостей прокачивают охлаждающее масло через внутреннюю полость полых ШВП, которые обычно применяются в прецизионных станках. По мере циркуляции масла через охлаждающий модуль тепло поглощается со стенок винта, что помогает снизить рост температуры во время обработки. Стабильный контроль температуры уменьшает нагрев шпинделя и позволяет сохранять постоянную точность обработки при непрерывной работе на обрабатывающих центрах, шлифовальных, гравировальных, штамповочных, фрезерных, токарно‑фрезерных станках и другом прецизионном оборудовании.
| Модель | AOH-15PTS-3225 | |
| Холодопроизводительность (50 Гц) | 1500 В | |
| Мощность | Главная цепь | 3 фазы AC 220 В 50 Гц |
| Цепь управления | Одна фаза AC 26 В 50 Гц | |
| Краска покрытия корпуса | RAL-7035 | |
| Размеры | 365×445×850 мм | |
| Компрессор | WHP01800RCV-H3BU | |
| Испаритель | Алюминиевые ребра с медными трубками | |
| Конденсатор | Алюминиевые ребра с медными трубками | |
| Лопасть вентилятора | Лопасть пропеллерного типа | |
| Насос | Тип насоса (с двигателем) | 3 фазы, асинхронный электродвигатель 1/4 л.с. (0,19 кВт), 4-полюсный |
| Номинальный расход (50 Гц) | 6,5 л/мин | |
| Контроль температуры | Выберите одну из двух следующих настроек: Контроль дифференциальной температуры (диапазон настройки: от -9.9°C до +9.9°C) Поддержание постоянной температур (диапазон установки температуры на выходе: от 5°C до 40°C) | |
| Регуляция хладагента | Электронный расширительный клапан | |
| Устройства защиты | Защита компрессора Защита от перегрузки по току Защита от неправильного чередования фаз Таймер предотвращения повторного запуска Защита от высокой температуры Защита от низкой температуры | |
| Допустимое масло | Смазочно масло, шпиндельное масло | |
| Хладагент | R22 | |
| Диапазон рабочих температур | Температура комнаты | от 10°C до 45°C |
| Температура на выходе | от 10°C до 40°C | |
| Размер соединения | Вход | PT 1/2" |
| Выход | PT 1/2" | |
| Порт для заполнения жидкостью | G 1" | |
| Сливной порт | PT 1/2" | |
| Масса | 60 кг | |
| Стандартная комплектация | Руководства пользователя | |
- Циркуляционная система высокого давления на 15 кг прокачивает масло через полость полого шарико‑винтового винта и зону гайки, поддерживая температуру в пределах ±0,5 °C. Благодаря этому винт сохраняет свою форму во время движения и не расширяется под воздействием тепла.
- Система ПИД‑регулирования отслеживает изменения температуры в процессе работы и непрерывно корректирует охлаждение. Это предотвращает накопление тепла и помогает станку поддерживать более стабильную и точную обработку.

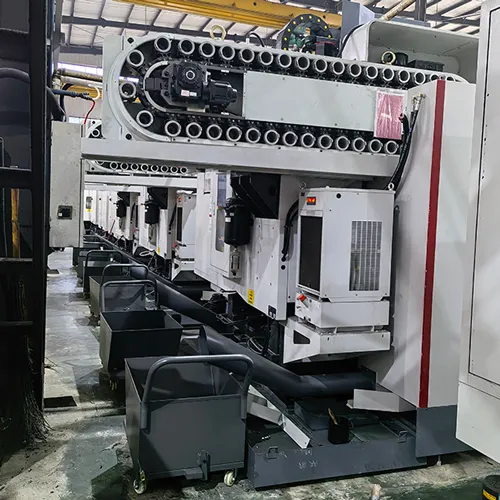

- Клиент: предприятие по обработке рам пресс‑форм в Уси (Китай)
- Тип чиллера: чиллер для поддержания постоянной температуры полого шарико‑винтового винта (ШВП)
- Применение: вертикально‑фрезерный обрабатывающий центр
- Индустрия: Индустрия обработки рам пресс‑форм
Предприятие по обработке рам пресс‑форм в Уси (Китай) сталкивалось с нестабильным качеством серийного производства из‑за сезонных перепадов температуры. Это вызывало тепловые отклонения в шарико‑винтовой передаче (ШВП) во время работы и приводило к периодическим несоответствиям в обработке. Чтобы решить эту проблему, требовалось улучшить контроль температуры в вертикальных обрабатывающих центрах. Поэтому мы предложили подходящее решение. Мы модернизировали существующую систему охлаждения, установили полый ШВП и масляный чиллер с поддержанием постоянной температуры в пределах ±0,5 °C. Это повысило температурную стабильность в вертикальном обрабатывающем центре и позволило увеличить выход годной продукции на этом предприятии по обработке рам пресс‑форм.
