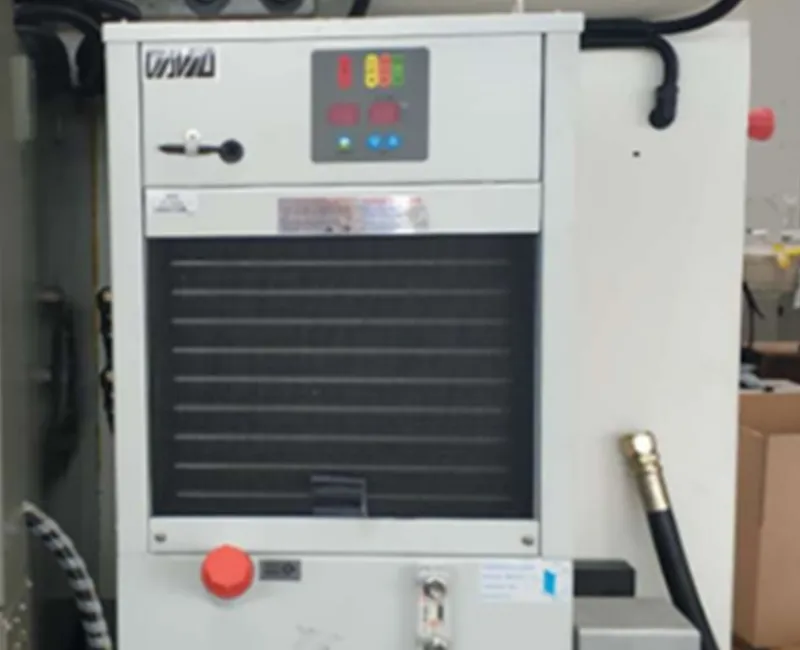

Чиллер для охлаждения шпинделей
Охлаждающие системы для шпинделей
- Типы чиллера: масляный и воздушный
- Холодопроизводительность: 0,3-110 кВт
Масляные чиллеры – это устройства контроля температуры, предназначенные для управления нагревом шпиндельных систем различных станков, таких как станки с ЧПУ, шлифовальные, расточные, фрезерные станки и портальные обрабатывающие центры. В ходе непрерывных процессов обработки смазочное масло шпинделя и гидравлическое масло постепенно нагреваются из‑за трения и рабочей нагрузки. Если нагрев не контролировать должным образом, тепловая деформация может повлиять на стабильность шпинделя и привести к погрешностям обработки. При использовании масляных чиллеров масло в шпинделе сохраняет стабильную температуру на протяжении всей обработки, что помогает шпинделю поддерживать точность и предотвращает его расширение из‑за нагрева.
Контакты
Технические характеристики
| Модель | AO-10PTS | |
| Холодопроизводительность (50 Гц) | 1000 В 860 ккал/ч | |
| Мощность | Главная цепь | 3 фазы AC 220/380 В 50Гц |
| Цепь управления | Одна фаза AC 26 В 50Hz | |
| Краска покрытия корпуса | RAL-7035 | |
| Размеры | 365×445×660 мм | |
| Компрессор | SD074 | |
| Испаритель | Алюминиевые ребра с медными трубками | |
| Конденсатор | Алюминиевые ребра с медными трубками | |
| Лопасть вентилятора | Лопасть пропеллерного типа | |

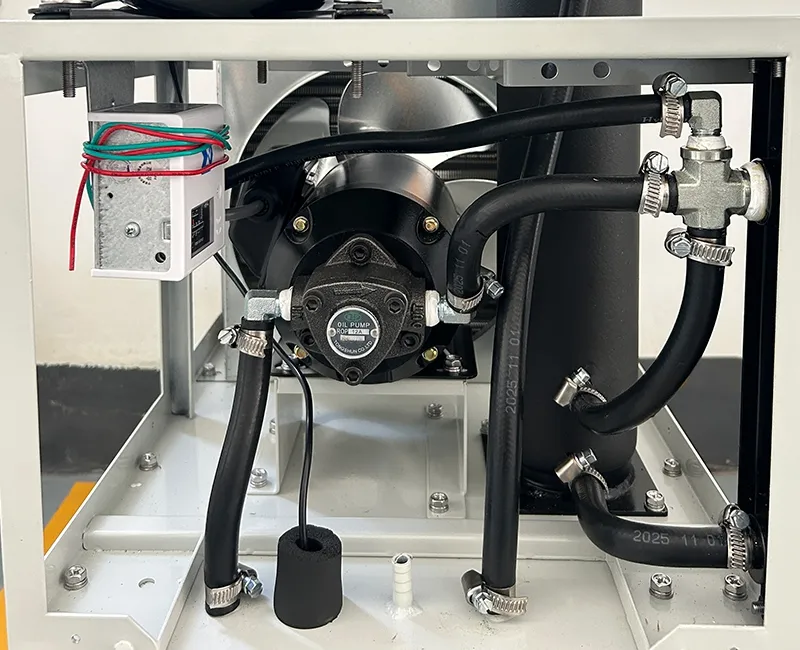

| Насос | Тип насоса (с двигателем) | 3 фазы, асинхронный электродвигатель 1/4 л.с. (0,19 кВт), 4-полюсный |
| Номинальный расход (50 Гц) | 4,5 л/мин | |
| Контроль температуры | Выберите одну из двух следующих настроек: Контроль дифференциальной температуры (диапазон настройки: от -9.9°C до +9.9°C) Поддержание постоянной температур (диапазон установки температуры на выходе: от 5°C до 40°C) | |
| Регуляция хладагента | Капиллярная трубка | |
| Устройства защиты | Защита компрессора Защита от перегрузки по току Защита от неправильного чередования фаз Таймер предотвращения повторного запуска Защита от высокой температуры Защита от низкой температуры | |
| Допустимое масло | Смазочно масло, шпиндельное масло | |
| Хладагент | R22 | |
| Диапазон рабочих температур | Температура комнаты | от 10°C до 45°C |
| Температура на выходе | от 10°C до 40°C | |
| Размер соединения | Вход | G 1/2" |
| Выход | G 1/2" | |
| Порт для заполнения жидкостью | G 1" | |
| Сливной порт | G 1/2" | |
| Масса | 50 кг | |
Преимущества
- Благодаря прямому приводу системы охлаждения температура шпинделя остается стабильной в процессе обработки, тепловое расширение снижается, а точность обработки сохраняется на стабильном уровне.
- За счет стабильного контроля температуры подшипники шпинделя защищены от перегрева, что помогает предотвратить заклинивание и продлевает срок службы подшипников при непрерывной работе.
- Система оснащена полностью металлическим масляным баком, который эффективно работает в условиях экстремально высоких и низких температур, особенно в местах с частыми перепадами температуры.

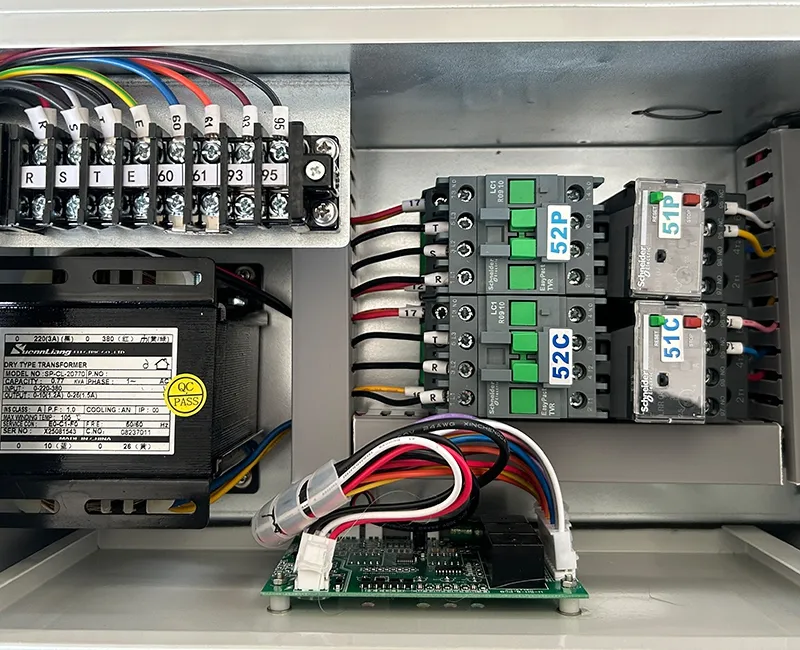

- Электрическая система разделяет цепи высокого и низкого напряжения, что снижает риски при техническом обслуживании и повседневной эксплуатации, а также повышает безопасность оператора.
